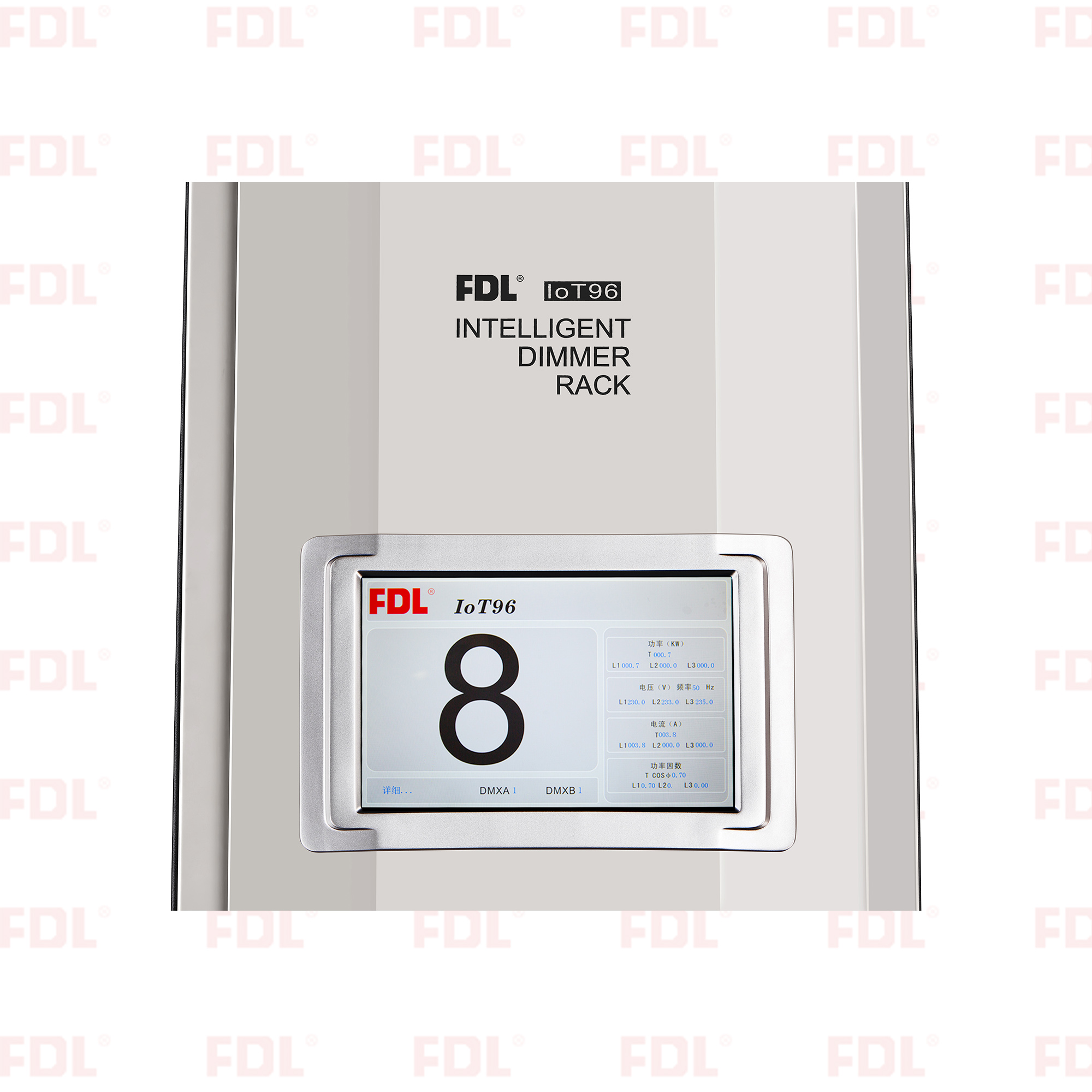

雄安8:智能物联网调光柜

型号:IOT96

雄安 8智能物联网调光柜是我公司自主研发、生产的新一代的舞台控制领域技术含量较高的灯光控制设备,它具备可控硅、继电器、可控硅与继电器混合输出等多种配置。雄安 8 运用互联网技术、多备份控制技术、调压技术、高性能的 CPU 高度集成。是自主创新的一代高性能、智能识别自动切换的智能调光柜。

雄安 8:调光柜适用于剧场、剧院、电视台、体育场馆及环境智能照明等需要高要求灯光控制的场所。


主要功能特点

性能稳定可靠。符合国标 GB/T13582-1992、GB/T14218-93、GB/T15734-1995 等质量检测标准,获国际权威认证机构 CE 认证,同时获得国家高新技术认证。

智能网关功能,对调光柜工作状态参数上传到云端。通过 PC 可远程实时监控调光柜的所有运行参数与历史数据。提前排除故障,确保设备无故障运行。

备份控制系统,两个主控制系统且互为动态热备份,其中一个控制主控制系统故障时,可自动切换保障演出,保障系统使用的可靠性。每个功率模块具有独立 CPU,设有 LCD 显示,可显示实时的工作状态。

双备份电源系统:具备电源的状态指示、报警,主电源出现故障可立即启动备用电源;

负载预热及功率记录功能:延长灯泡使用寿命,检测每路负载的功率;

采用高性能扼流圈,额定负载时,电流上升时间≥ 400μs,抗干扰能力强,对电网干扰小。

采用效率补偿技术:继电器工作瞬间高压<350V,延长继电器使用寿命。

人性化设计控制,采用 10 寸触摸屏输入,显示调光柜的柜号及所有参数,直观,操作方便。

本地反馈、PC 设置(可远程设置调光柜初始化、恢复默认工厂设置、工作模式、网络协议等)、监控当前调光柜运行信息显示(设备列表信息报文、设备运行状态、设备告警记录、配置参数、设备操作指令)对输出状态,如开路、短路、电流、电压、温度、供电等进行监控。

多接口灵活选择。控制系统支持接收 DMX-512 信号、RJ45 网络、光纤和无线 WIFI输入方式,根据现场可选择对应的接口连接,支持全网络的 Art-Net/ACN 网络协议,并支持标准的双向 RDM 协议。

立柜本体防触电、防尘、防潮等级达到国内外相关标准技术要求。

选用智能风扇散热,根据机体温度,自动调整风速和启动抽风。

 负载自动识别功能,调光柜可根据负载特性自动识别,切换至相应的工作模式,阻性负载为调光模式,非阻性负载为直通模式。

具有可选择的设备开机负载自动测试功能,能准确测试出负载的状况如:开路、短路、三相平衡等;

 每一个输出回路具有漏电开关保护RCD功能(可选配),过载能力强,耐短路冲击 100 次以上,更加安全可靠。

系统可记录 18 个场景 , 可扩展到 100 个;输入控制信号忽然中断时具备最后场景保持功能,避免黑场,保证节目录制。

有效调光范围:0-100%;可选调光曲线不少于 10 条。

 高调光精度:4096无级触发,采用高品质双向可控硅和DMX512信号光耦隔离放大器,采用高性能扼流圈,符合 BS800 标准,额定负载时,电流上升时间 220-450μs,抗干扰能力强,对电网干扰小。

功率模块采用美国原装进口可控硅芯片组成的 65A 大功率可控硅块,过载能力强,耐短路冲击 100 次以上。

采用高品质继电器,抗瞬间脉冲电流高达 150A;耐电涌电压高达 6KV。

电气寿命(32A 240V AC)可达 2 万次以上。

现场调光功能:可现场调试找灯;自定义任一硅路的亮度值。

模块热插拔功能;系统支持工作状态下的抽屉单元热插拔与热互换,自动智能识别抽屉的地址和工作模式。

具备自动调整风速和智能抽风功能。安全性符合国家标准,绝缘不低于 50 兆欧,抗电强度不低于 3000V。

具备供电输入自动补偿功能,避免在电网电压波动时照明灯具闪烁。符合相关技术规范标准。立柜本体防触电、防尘、防潮等级达到国内外相关标准技术要求。

立柜电源输入与输出端子采用导电性能好、高强度、防氧化紫铜。

同一柜体支持可控硅、继电器或可控硅继电器混合输出,位置可根据需要回路负载的功能自由互换。

可拆卸方便安装、调试、维护后门:可随时规范标准扎线及故障紧急排除



电气参数

抗电强度:3000VAC(1mA,1min)

绝缘电阻:≥ 50MΩ(500VDC)

抗干扰指标:≥ 320μs

抗电源脉冲干扰:IEC1000-4-5

工作电压范围:190V-240V(A B C to N)

工作频率范围:50Hz-60Hz

工作温度:0℃ -40℃

最大相对温度:95%( 无水珠 )

最长工作时间:24 小时 (100% 满载 );2 小时 (120% 超载 )

输出电压自动调整:输入变化 10%,输出变化小于 1%

回路输出一致性:≤ 1V( 同相同立柜 )

最大输出电压:≤ 98%( 可控硅全导通时 )

最大输出时功率损耗:≤ 2%

额定功率:6KW/3KW

输出回路:96 路/60路

重量:260KG
